K8S Service 实战与原理初探

故事的开始,让我们先从一件生产故障说起。5月29日,内部某系统出现大规模访问Service故障,发现Pod容器内无法正常访问ServiceIP:Port,整个故障持续时间超过12h,相关运维支撑人员没有找到根本原因和解决办法。

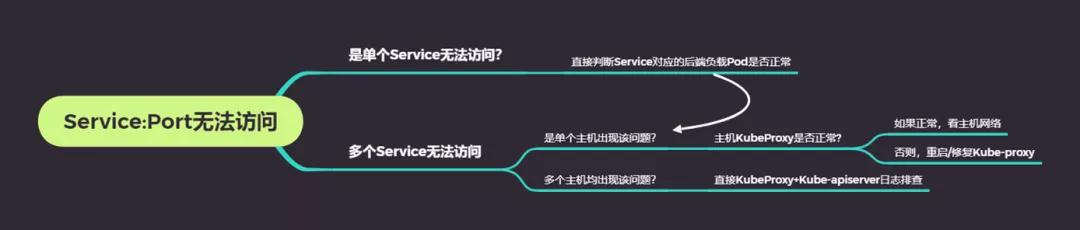

经过复盘,我们发现,大家对于K8S Service的原理不够清晰,导致对问题的定位不能做得到快速准确,如果当时能够按照如下的思路去思考问题,排查过程不至于花费如此久的时间。
K8S Service 实战与原理初探
下面,我们就来细说一下Service在Kubernetes中的作用、使用方法及原理

Service是一种暴露一组Pod网络的抽象方式,K8S Service提供了针对于一组Pod的负载均衡的暴露。通过这样的方式,可以避免不同的pod之间访问时需要知晓对应pod网络信息的痛苦。例如:前端->后端,由于前端POD IP随时变动,后端亦如此,如何处理前端POD和后端POD的通信,就需要Service这一抽象,来保证简单可靠。

Service的使用

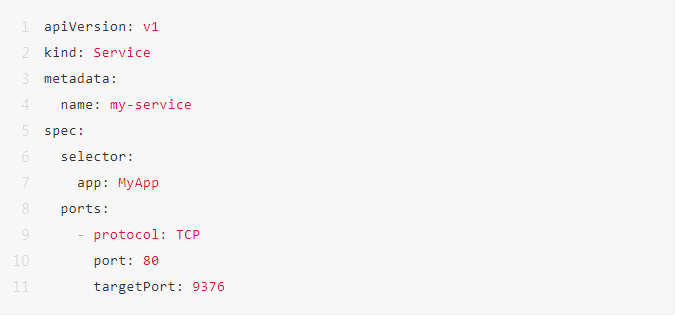

1、典型服务配置方法

当配置了selector之后,Service Controller会自动查找匹配这个selector的pod,并且创建出一个同名的endpoint对象,负责具体service之后连接。

K8S Service 实战与原理初探

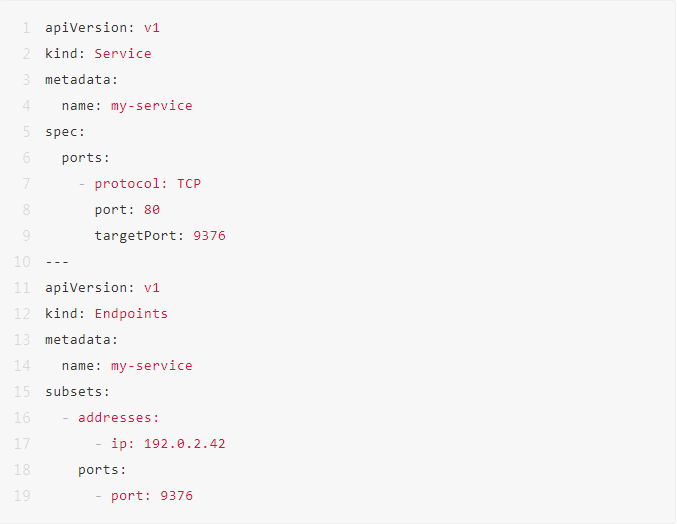

2、配置没有selector的服务

没有selector的service不会出现Endpoint的信息,需要手工创建Endpoint绑定,Endpoint可以是内部的pod,也可以是外部的服务。

K8S Service 实战与原理初探

Service的类型

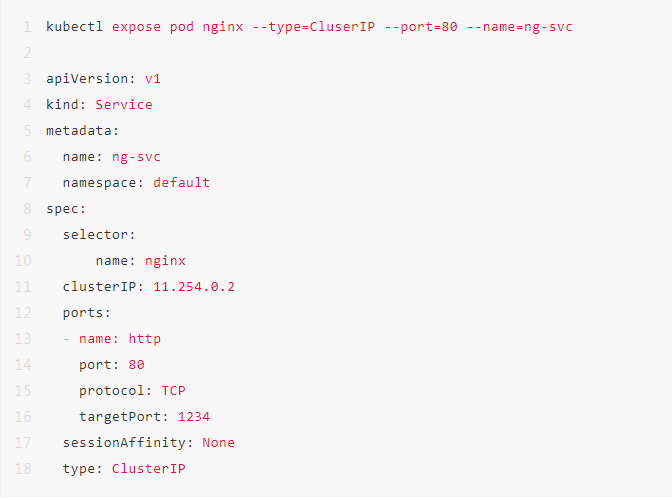

1.CluserIP

K8S Service 实战与原理初探

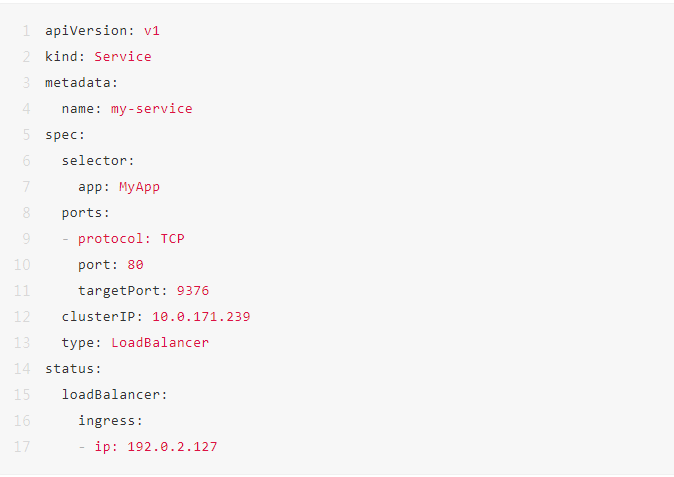

2.LoadBalance

K8S Service 实战与原理初探

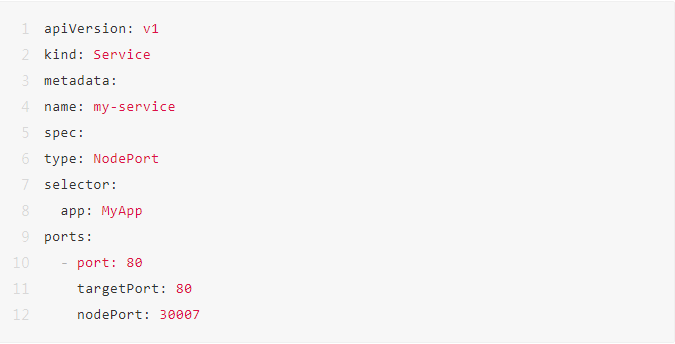

3.NodePort
K8S Service 实战与原理初探
4.ExternalName

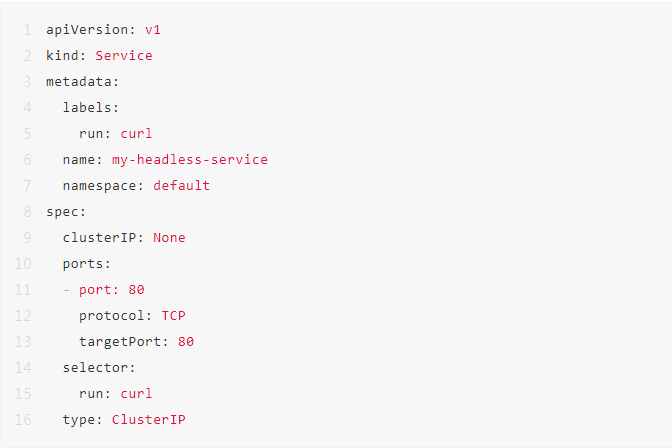

5.Headless
K8S Service 实战与原理初探

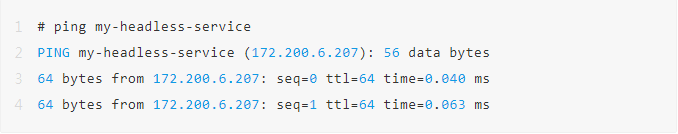

对定义了选择算符的无头服务,Endpoint 控制器在 API 中创建了 Endpoints 记录, 并且修改 DNS 配置返回 A 记录(IP 地址),通过这个地址直接到达 Service 的后端 Pod 上。
K8S Service 实战与原理初探
对没有定义选择算符的无头服务,Endpoint 控制器不会创建 Endpoints 记录。然而 DNS 系统会查找和配置,无论是:

  • 对于 ExternalName 类型的服务,查找其 CNAME 记录
  • 对所有其他类型的服务,查找与 Service 名称相同的任何 Endpoints 的记录

Service的实现方式

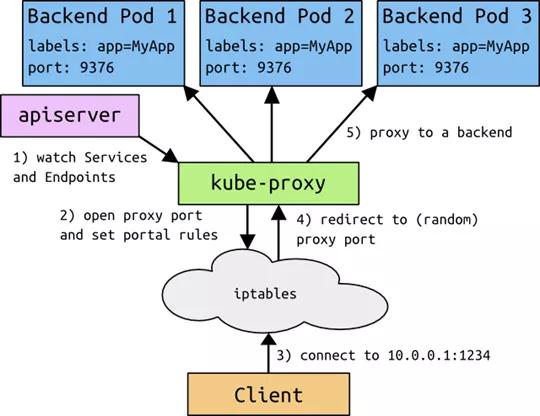

1.用户态代理访问

K8S Service 实战与原理初探

即:当对于每个Service,Kube-Proxy会在本地Node上打开一个随机选择的端口,连接到代理端口的请求,都会被代理转发给Pod。那么通过Iptables规则,捕获到达Service:Port的请求都会被转发到代理端口,代理端口重新转为对Pod的访问

这种方式的缺点是存在内核态转为用户态,再有用户态转发的两次转换,性能较差,一般不再使用

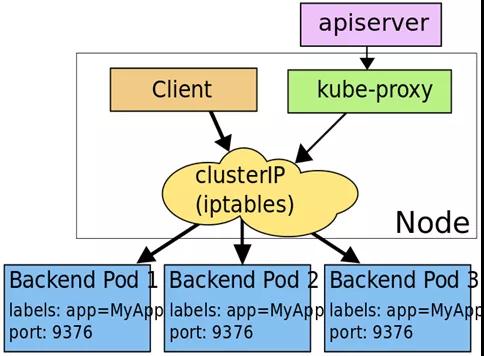

2.Iptables模式

K8S Service 实战与原理初探

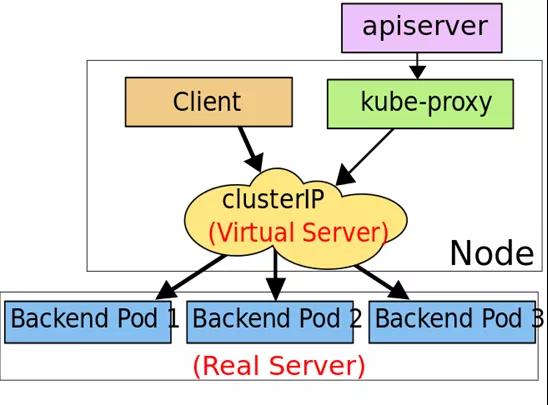

3.Ipvs模式

K8S Service 实战与原理初探

Service Iptables实现原理

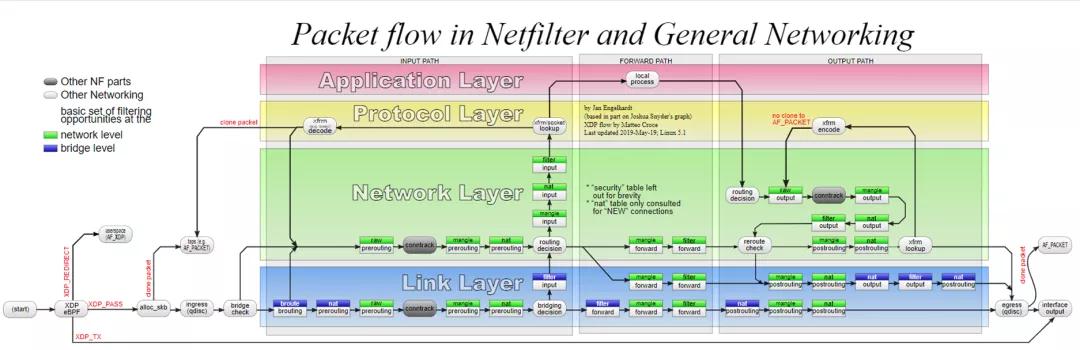

Iptables表和链及处理过程

K8S Service 实战与原理初探

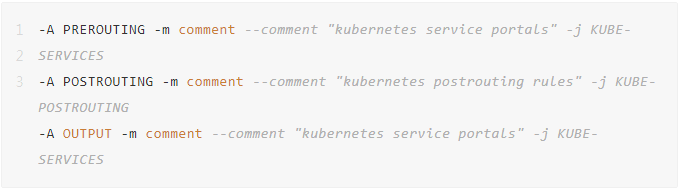

Service的Traffic流量将会通过prerouting和output重定向到kube-service链

K8S Service 实战与原理初探

  • KUBE-SERVICES->KUBE-SVC-XXXXXXXXXXXXXXXX->KUBE-SEP-XXXXXXXXXXXXXXXX represents a ClusterIP service
  • KUBE-NODEPORTS->KUBE-SVC-XXXXXXXXXXXXXXXX->KUBE-SEP-XXXXXXXXXXXXXXXX represents a NodePort service

几种不同类型的Service在Kube-Proxy启用Iptables模式下上的表现

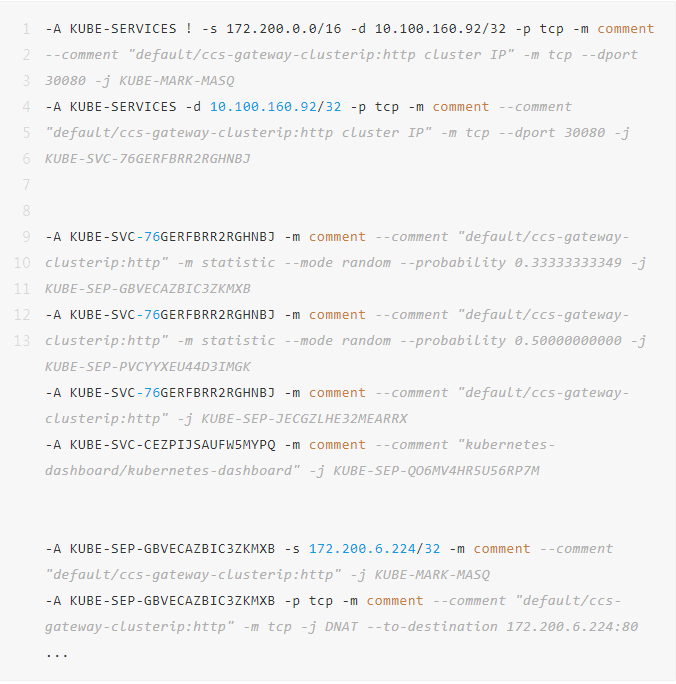

  • ClusterIP

K8S Service 实战与原理初探

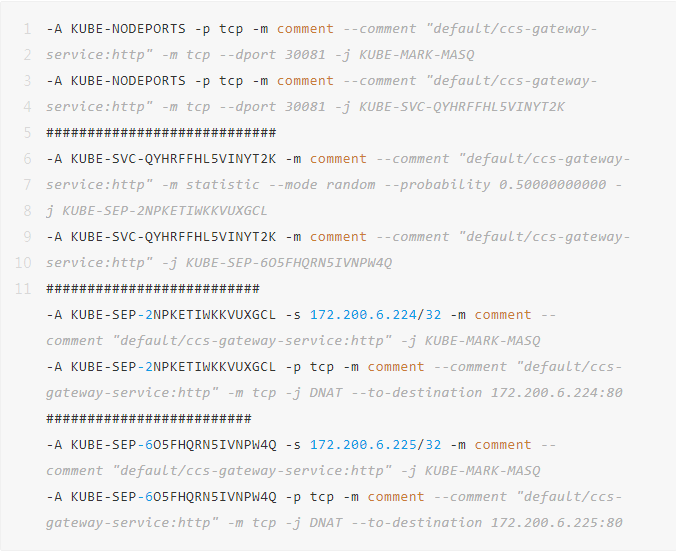

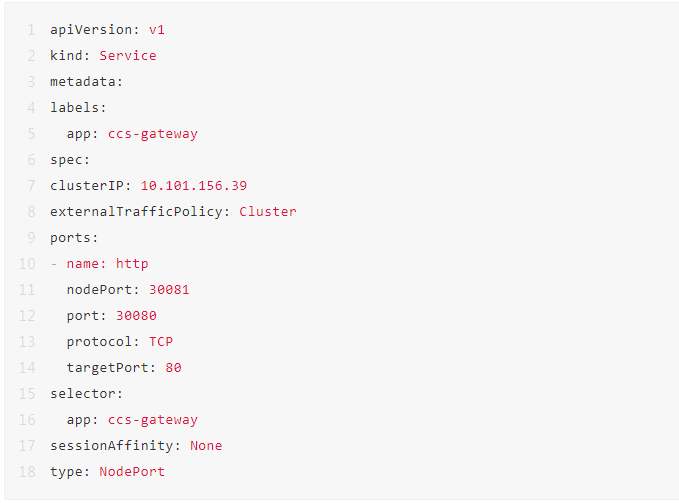

  • NodePort

K8S Service 实战与原理初探

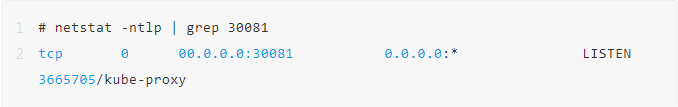

K8S Service 实战与原理初探同时,可以看到Service所申请的端口38081被Kube-proxy所代理和监听

K8S Service 实战与原理初探

  • LoadBalancer

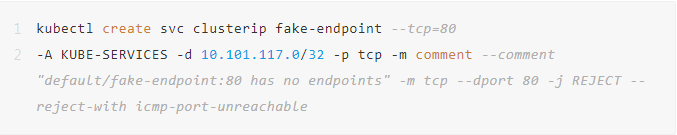

不带有Endpoint的Service

K8S Service 实战与原理初探

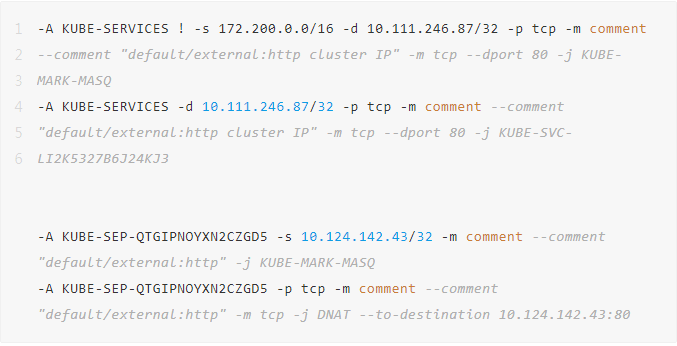

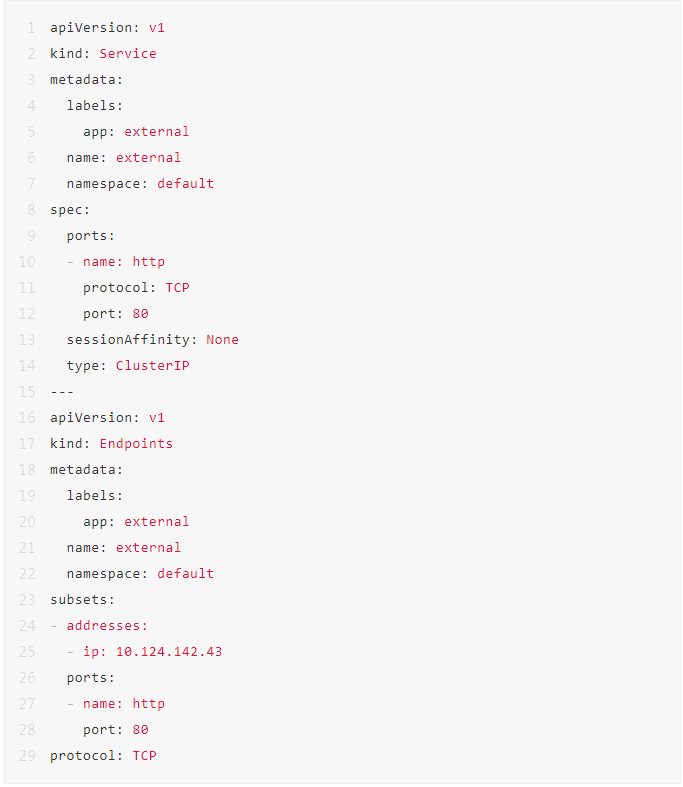

带有外部endpoint的Service

直接通过iptable规则转发到对应的外部ep地址

K8S Service 实战与原理初探

K8S Service 实战与原理初探

总结

  • ClusterIP类型,KubeProxy监听Service和Endpoint创建规则,采用DNAT将目标地址转换为Pod的ip和端口,当有多个ep时,按照策略进行转发,默认RR模式时,iptables采用:比如有4个实例,四条规则的概率分别为0.25, 0.33, 0.5和 1,按照顺序,一次匹配完成整个流量的分配。
  • NodePort类型,将会在上述ClusterIP模式之后,再加上Kube-Proxy的监听(为了确保其他服务不会占用该端口)和KUBE-NODEPORT的iptable规则
