K8S上的ELK和应用日志上报实战

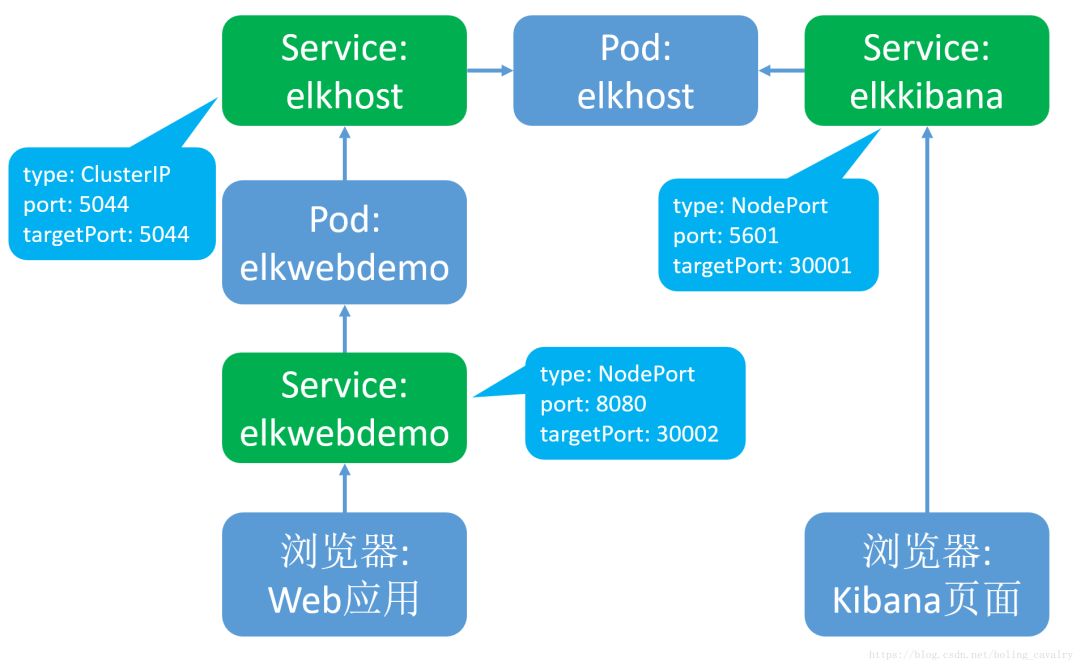

本次实战的基础结构如下图所示：

一共有两个Pod：ELK和web应用；

ELK的Pod会暴露两个服务，一个暴露logstash的5044端口，给filebeat用，另一个暴露kibana的5601端口，给搜索日志的用户访问的时候用；

web应用暴露一个服务，给用户通过浏览器访问；

实战步骤简介

部署ELK的pod和服务；

部署web应用的pod和服务；

web应用的pod从一个扩展为三个；

体验ELK；

部署ELK

我们从ELK Sever开始部署吧：

1. ssh登录到可以执行kubectl命令的机器上去；

2. 创建elk的部署脚本elkhost.yaml，内容如下：

apiVersion: extensions/v1beta1kind: Deploymentmetadata:  name: elkhostspec:  replicas: 1  template:    metadata:     labels:       name: elkhost    spec:     containers:     - name: elkhost       image: sebp/elk:622       tty: true       ports: [{          "containerPort": 5601        },{          "containerPort": 5044        }]

如上所示，暴露了两个端口：kibana的5601和logstash的5044；

3. 在elkhost.yaml所在目录执行命令kubectl create -f elkhost.yaml，即可创建elk对应的pod，如下：

root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl get podsNAME                       READY     STATUS    RESTARTS   AGEelkhost-54c9bbd8d5-ffq68   1/1       Running   0          3m

4. 将kibana的5601端口以NodePort的方式对外暴露，这样外部就可以通过节点IP地址来访问kibana服务了，创建部署脚本elkkibana-svc.yaml，kibana的服务通过node节点的30001端口对外暴露，内容如下：

apiVersion: v1kind: Servicemetadata:  name: elkkibanaspec:  type: NodePort  ports:       - port: 5601         nodePort: 30001  selector:    name: elkhost

5. 将logstash的5044端口以ClusterIP的方式对外暴露，这样其他pod的filebeat就可以通过服务名加5044端口来访问logstash服务了，创建部署脚本elkhost-svc.yaml，logstash的服务通过5044端口对K8S内部的pod暴露，内容如下：

apiVersion: v1kind: Servicemetadata:  name: elkhostspec:  type: ClusterIP  ports:       - port: 5044         targetPort: 5044  selector:    name: elkhost

6. 在elkhost-svc.yaml所在目录执行命令kubectl create -f elkhost-svc.yaml && kubectl create -f elkkibana-svc.yaml，即可创建elkhost和elkkibana这两个服务，如下：

root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl create -f elkhost-svc.yaml && kubectl create -f elkkibana-svc.yamlservice "elkhost" createdservice "elkkibana" createdroot@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl get serviceNAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGEelkhost      ClusterIP   10.43.103.244   <none>        5044/TCP         9selkkibana    NodePort    10.43.219.137   <none>        5601:30001/TCP   9skubernetes   ClusterIP   10.43.0.1       <none>        443/TCP          16d

7. 执行命令查看elkhost的pod部署在K8S的哪个node节点上：

root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl describe pod elkName:           elkhost-54c9bbd8d5-ffq68Namespace:      defaultNode:           willzhao-vostro-3267/192.168.31.89Start Time:     Mon, 30 Apr 2018 16:22:04 +0800Labels:         name=elkhost                pod-template-hash=1075668481Annotations:    kubernetes.io/created-by={"kind":"SerializedReference","apiVersion":"v1","reference":{"kind":"ReplicaSet","namespace":"default","name":"elkhost-54c9bbd8d5","uid":"9096cde8-4c4f-11e8-a776-024f8a041a1a"...Status:         Running...

如上所示，Node: willzhao-vostro-3267/192.168.31.89显示了这个pod部署的节点IP是192.168.31.89；

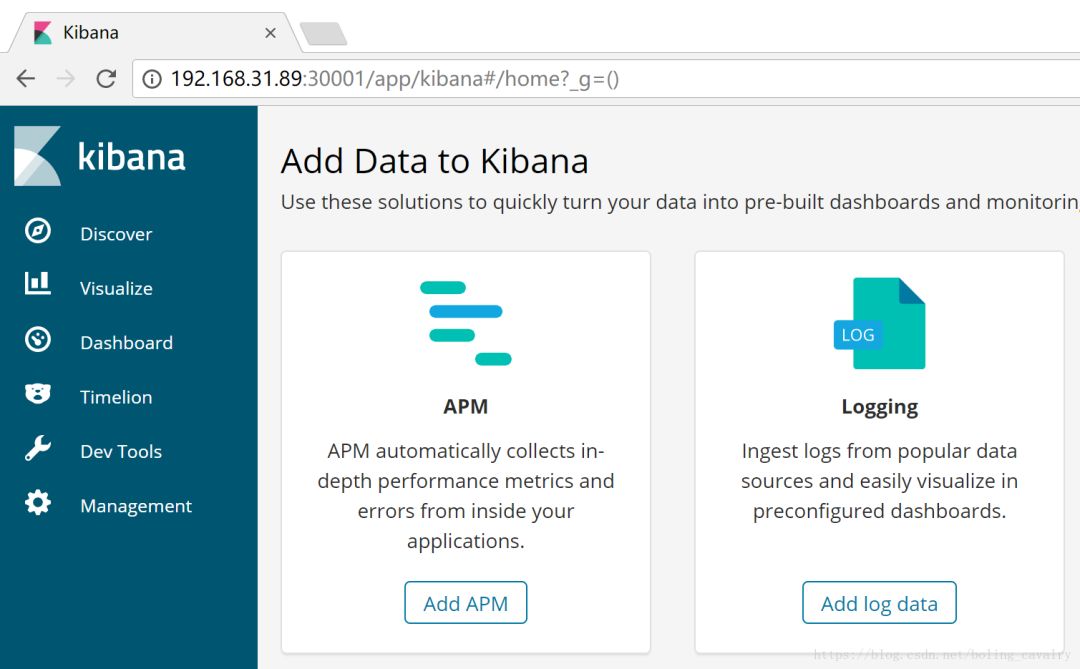

8. 打开浏览器，输入192.168.31.89:30001，即可访问到Kibana服务，如下图：

部署应用

ELK Sever已经OK，接下来部署web应用：

1. 创建elkwebdemo的部署脚本elkwebdemo.yaml，内容如下：

apiVersion: extensions/v1beta1kind: Deploymentmetadata:  name: elkwebdemospec:  replicas: 1  template:    metadata:     labels:       name: elkwebdemo    spec:     containers:     - name: elkwebdemo       image: bolingcavalry/elkdemo:0.0.1-SNAPSHOT       tty: true       ports:       - containerPort: 8080

2. 在elkwebdemo.yaml所在目录执行命令kubectl create -f elkwebdemo.yaml，即可创建elk对应的pod，如下：

root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl get podNAME                         READY     STATUS    RESTARTS   AGEelkhost-944bcbcd4-8vpbs      1/1       Running   0          4melkwebdemo-dddbcfc6f-x4pk6   1/1       Running   0          9s

3. 创建elk对外服务的部署脚本elkwebdemo-svc.yaml，web的服务通过node节点的30002端口对外暴露，内容如下：

apiVersion: v1kind: Servicemetadata:  name: elkwebdemospec:  type: NodePort  ports:       - port: 8080         nodePort: 30002   selector:    name: elkwebdemo

5. 在elkwebdemo-svc.yaml所在目录执行命令kubectl create -f elkwebdemo-svc.yaml，即可创建elkwebdemo对应的pod，如下：

root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl get serviceNAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGEelkhost      ClusterIP   10.43.103.244   <none>        5044/TCP         6melkkibana    NodePort    10.43.219.137   <none>        5601:30001/TCP   6mkubernetes   ClusterIP   10.43.0.1       <none>        443/TCP          16d

6. 执行命令查看elkwebdemo的pod部署在K8S的哪个node节点上：

root@willzhao-Vostro-3267:/usr/local/work/elkk8s# kubectl describe pod elkwebdemoName:           elkwebdemo-dddbcfc6f-8bbrbNamespace:      defaultNode:           willzhao-vostro-3267/192.168.31.89Start Time:     Mon, 30 Apr 2018 16:28:37 +0800Labels:         name=elkwebdemo                pod-template-hash=888679729Annotations:    kubernetes.io/created-by={"kind":"SerializedReference","apiVersion":"v1","reference":{"kind":"ReplicaSet","namespace":"default","name":"elkwebdemo-dddbcfc6f","uid":"7a9364d1-4c50-11e8-a776-024f8a041a1...Status:         Running...

如上所示，Node: willzhao-vostro-3267/192.168.31.89显示了这个pod部署的节点IP是192.168.31.89；

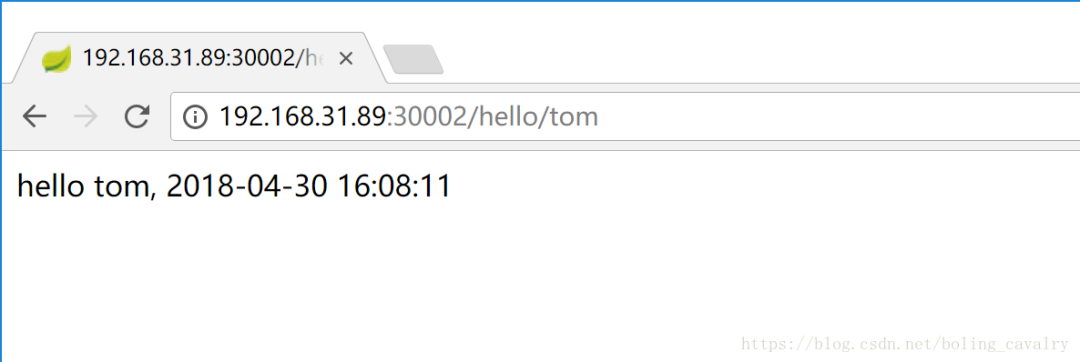

7. 打开浏览器，输入http://192.168.31.89:30002/hello/tom，即可访问到web服务，如下图：

设置kibana

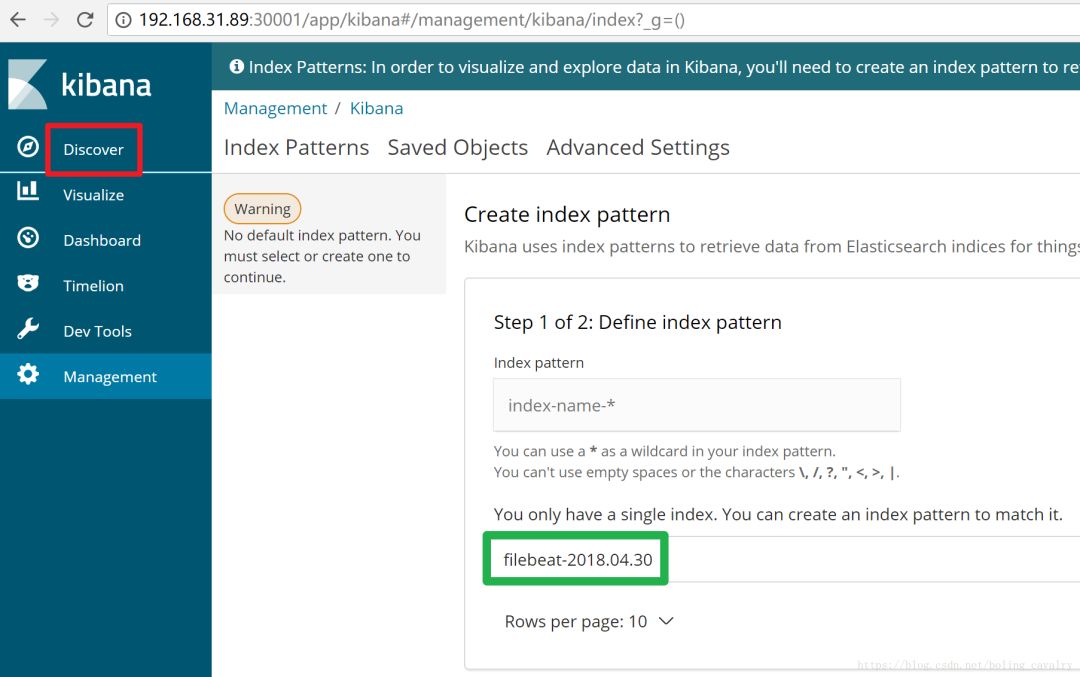

再次打开kibana页面，如下图所示，点击红框中的“Discover”，发现已经搜集到了上报的日志，如绿框所示：

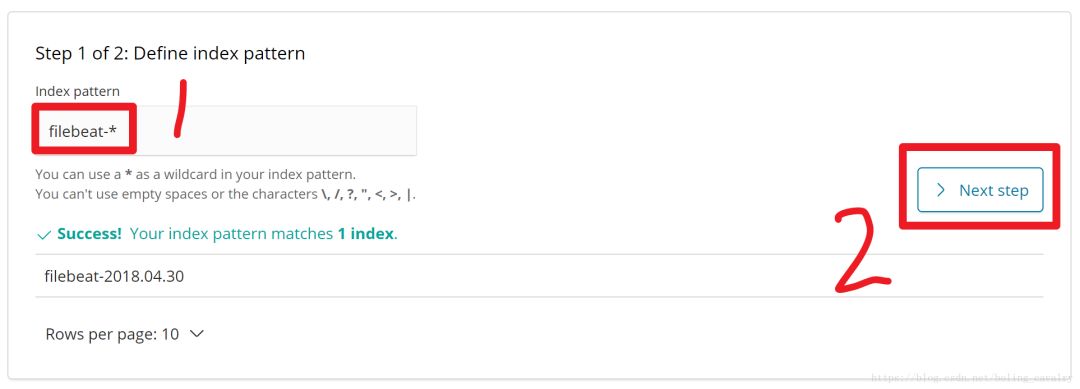

如下图设置：

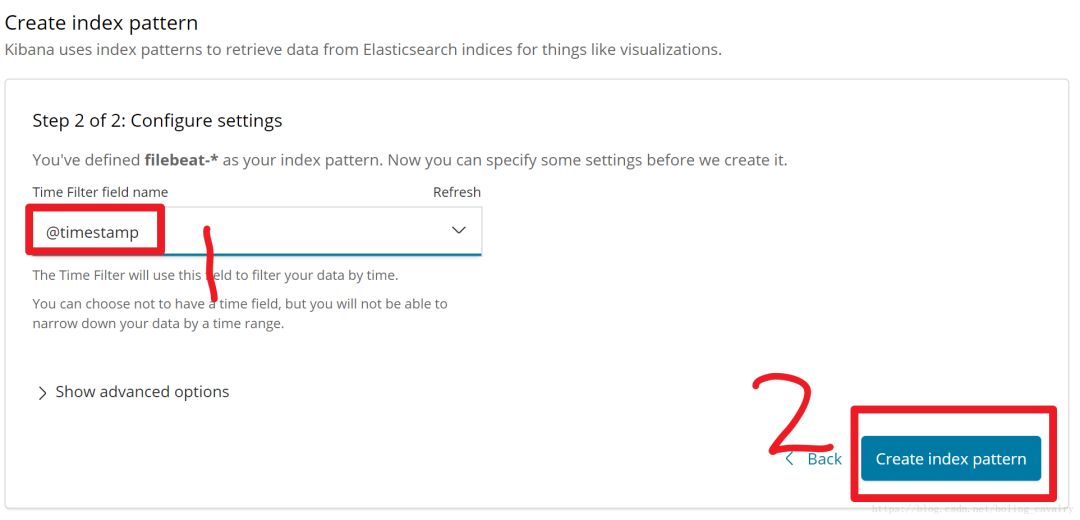

继续设置，如下图：

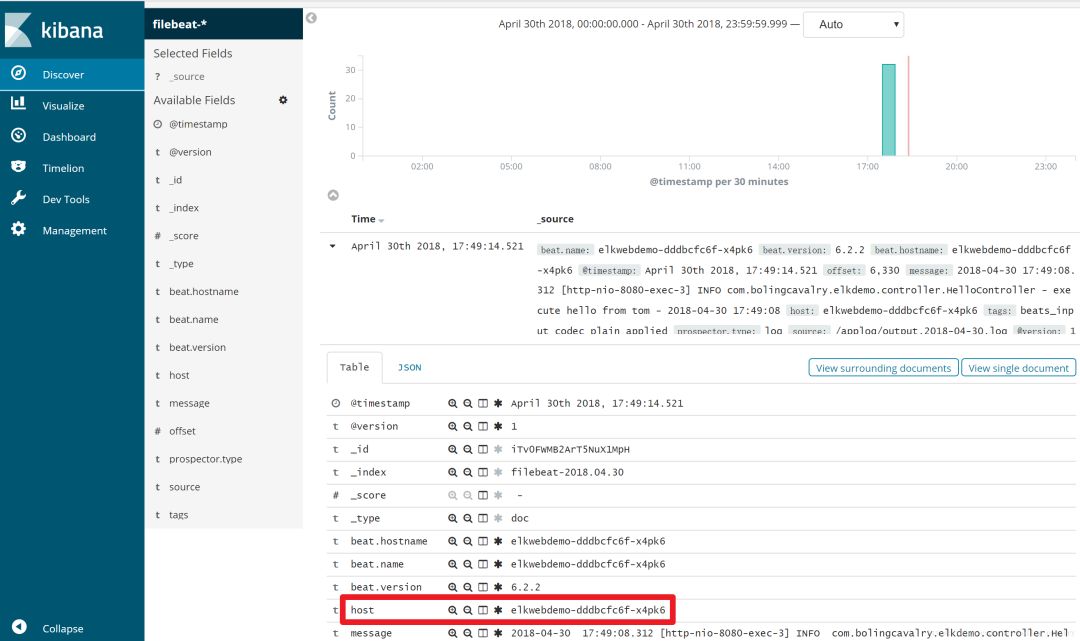

再此点击左上角的”Discover”，既可开始搜索web应用日志，如下图：

web应用扩容

现在我们模拟生产环境的在线扩容：

1. 将web应用从一个扩展到三个，执行以下命令：

kubectl scale deployment elkwebdemo --replicas=3

2. 可以看到web应用对应的pod已经扩展了，如下所示：

root@willzhao-Vostro-3267:~# kubectl scale deployment elkwebdemo --replicas=3deployment "elkwebdemo" scaledroot@willzhao-Vostro-3267:~# kubectl get podNAME                         READY     STATUS    RESTARTS   AGEelkhost-944bcbcd4-8vpbs      1/1       Running   0          1helkwebdemo-dddbcfc6f-crzcp   1/1       Running   0          11selkwebdemo-dddbcfc6f-tsppk   1/1       Running   0          11selkwebdemo-dddbcfc6f-x4pk6   1/1       Running   0          1h

3. 为了能多上报一些日志，在浏览器上多刷新几次这个地址：http://192.168.31.89:30002/hello/tom

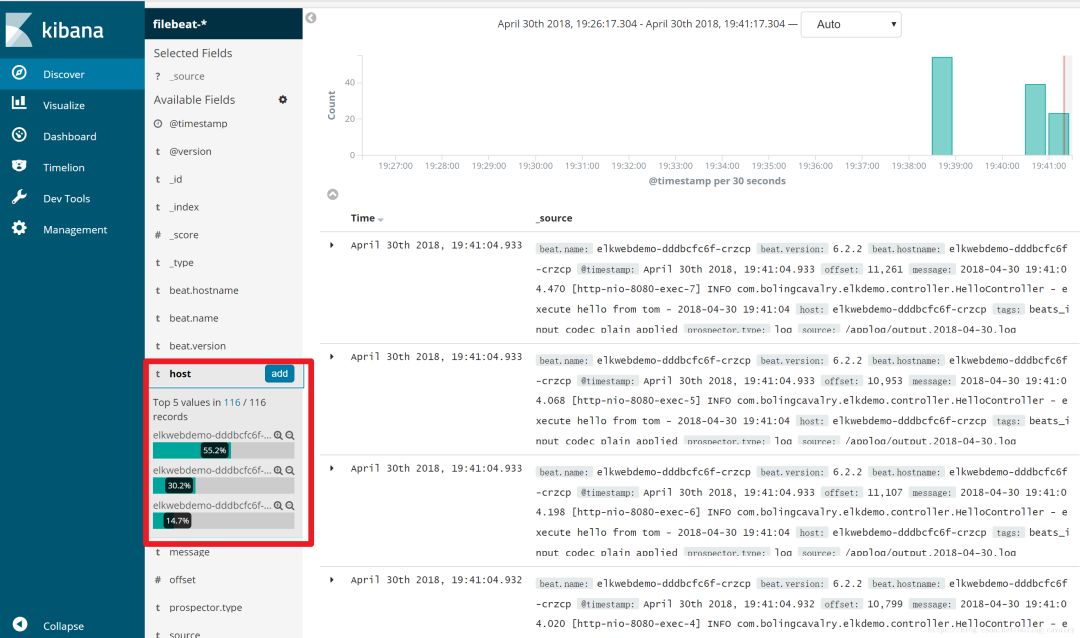

4. 回到kibana页面，如下图，点击红框中的“host”，展开的信息显示，这些日志来自三个host：

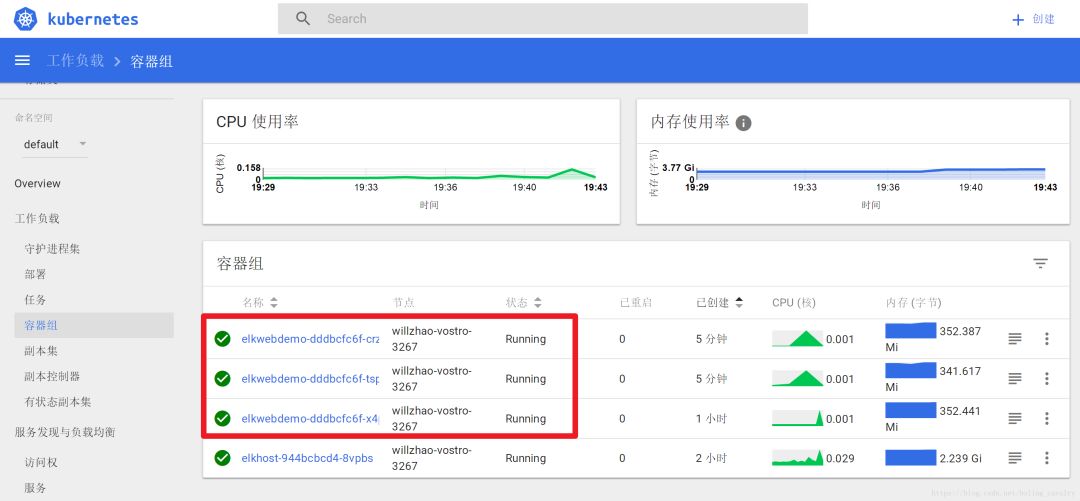

5. 打开K8S的dashboard页面看一下容器信息，如下图，可以见到三个web容器的hostname和kibana中的host是一样的：
