网易OpenStack部署运维实战



OpenStack简介

OpenStack 是一个开源的 IaaS 实现,它由一些相互关联的子项目组成,主要包括计算、存储、网络。

由于以 Apache 协议发布,自 2010 年项目成立以来,超过 200 个公司加入了 OpenStack 项目,其中包括 AT&T、AMD、Cisco、Dell、IBM、Intel、Red Hat 等。

目前参与 OpenStack 项目的开发人员有 17,000+,来自 139 个国家,这一数字还在不断增长中。

OpenStack 兼容一部分 AWS 接口,同时为了提供更强大的功能,也提供 OpenStack 风格的接口(RESTFul API)。

和其他开源 IaaS 相比,架构上松耦合、高可扩展、分布式、纯 Python 实现,以及友好活跃的社区使其大受欢迎,每半年一次的开发峰会也吸引了来自全世界的开发者、供应商和客户。

OpenStack 的主要子项目有:

  • Compute(Nova)提供计算虚拟化服务,是 OpenStack 的核心,负责管理和创建虚拟机。它被设计成方便扩展,支持多种虚拟化技术,并且可以部署在标准硬件上。

  • Object Storage(Swift)提供对象存储服务,是一个分布式,可扩展,多副本的存储系统。

  • Block Storage(Cinder),提供块存储服务,为 OpenStack 的虚拟机提供持久的块级存储设备。支持多种存储后端,包括 Ceph,EMC 等。

  • Networking(Neutron)提供网络虚拟化服务,是一个可拔插,可扩展,API 驱动的服务。

  • Dashboard 提供了一个图形控制台服务,让用户方便地访问,使用和维护 OpenStack 中的资源。

  • Image(glance)提供镜像服务,它旨在发现,注册和交付虚拟机磁盘和镜像。支持多种后端。

  • Telemetry(Ceilometer)提供用量统计服务,通过它可以方便地实现 OpenStack 计费功能。

  • Orchestration(Heat)整合了 OpenStack 中的众多组件,类似 AWS 的 CloudFormation,让用户能够通过模板来管理资源。

  • Database(Trove)基于 OpenStack 构建的 database-as-a-service。

网易私有云使用了 Nova、Glance、Keystone、Neutron 这 4 个组件。

网易私有云平台概况

1.网易私有云架构

网易OpenStack部署运维实战

网易私有云平台由网易杭州研究院负责研发,主要提供基础设施资源、数据存储处理、应用开发部署、运维管理等功能以满足公司产品测试/上线的需求。

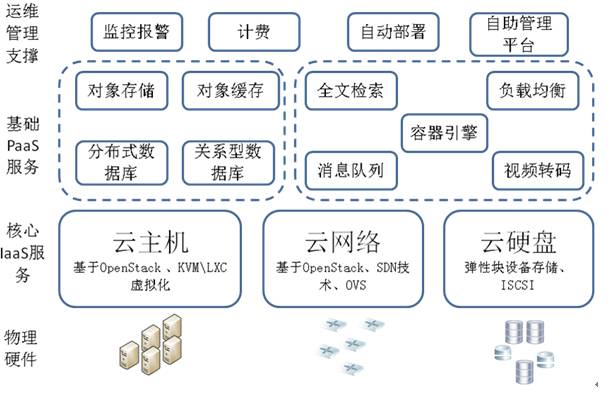

上图展示了网易私有云平台的整体架构。

整个私有云平台可分为三大类服务:核心基础设施服务(IaaS)、基础平台服务(PaaS)以及运维管理支撑服务,目前一共包括了:云主机(虚拟机)、云网络、云硬盘、对象存储、对象缓存、关系型数据库、分布式数据库、全文检索、消息队列、视频转码、负载均衡、容器引擎、 云计费、云监控、管理平台等 15 个服务。

网易私有云平台充分利用云计算开源的最新成果,我们基于 OpenStack 社区的 keystone、glance、nova、neutron 组件研发部署了云主机和云网络服务。

为了与网易私有云平台其他服务(云硬盘、 云监控、云计费等)深度整合以及满足公司产品使用和运维管理的特定需求,我们团队在社区 OpenStack 版本的基础上独立研发了包括:云主机资源质量保障(计算、存储、网络 QoS)、镜像分块存储、云主机心跳上报、flat-dhcp 模式下租户内网隔离等 20 多个新功能。

同时,我们团队在日常运维 OpenStack 以及升级社区新版本中,也总结了一些部署、运维规范以及升级经验。

两年多来,网易私有云平台 OpenStack 团队的研发秉承开源、开放的理念,始终遵循"来源社区,回馈社区"的原则。

在免费享受 OpenStack 社区不断研发新功能以及修复 bug 的同时,我们团队也积极向社区做自己的贡献,从而帮助 OpenStack 社区的发展壮大。

两年来,我们团队一共向社区提交新功能开发/bug 修复的 commits 近 100 个,修复社区 bug 50 多个,这些社区贡献涉及 OpenStack 的 Essex、Folsom、Havana、Icehouse、Juno 等版本。

得益于 OpenStack 的日益稳定成熟,私有云平台目前已经稳定运行了 2 年多时间,为网易公司多达 30 个互联网和游戏产品提供服务。

从应用的效果来看,基于 OpenStack 研发的网易私有云平台已经达到了以下目标:

提高了公司基础设施资源利用率,从而降低了硬件成本。以物理服务器 CPU 利用率为例,私有云平台将 CPU 平均利用率从不到 10% 提升到 50%。

提高了基础设施资源管理与运维自动化水平,从而降低了运维成本。借助于 Web 自助式的资源申请和分配方式以及云平台自动部署服务,系统运维人员减少了 50%。

提高了基础设施资源使用弹性,从而增强了产品业务波动的适应能力。利用虚拟化技术将物理基础设施做成虚拟资源池,通过有效的容量规划以及按需使用,私有云平台可以很好适应产品突发业务。

网易 OpenStack 部署参考方案介绍

在具体的生产环境中,我们为了兼顾性能和可靠性,keystone后端使用 Mysql 存储用户信息,使用 memcache 存放 token。

为了减少对 keystone 的访问压力,所有服务(nova,glance,neutron)的 keystoneclient 均配置使用 memcache 作为 token 的缓存。

由于网易私有云需要部署在多个机房之中,每个机房之间在地理位置上自然隔离,这对上层的应用来说是天然的容灾方法。

另外,为了满足私有云的功能和运维需 求,网易私有云需要同时支持两种网络模式:nova-network 和 neutron。

1.多区域部署方法

针对这些需求,我们提出了一个面向企业级的多区域部署方案。

从整体上看,多个区域之间的部署相对独立,但可通过内网实现互通,每个区域中包括了一个完整的 OpenStack 部署,所以可以使用独立的镜像服务和独立的网络模式,例如区域 A 使用 nova-network,区域 B 使用 neutron,互不影响,另外为了实现用户的单点登录,区域之间共享了 keystone,区域的划分依据主要是网络模式和地理位置。

网易OpenStack部署运维实战



2.计算节点,控制计算节点

和典型 OpenStack 部署将硬件划分为计算节点和控制节点不同的是,为了充分利用硬件资源,我们努力把部署设计成对称的,即任意一个节点下线对整体服务不会照成影响。

因此我们 将硬件分为两类:计算节点,控制计算节点。计算节点部署 nova-network,nova-compute,nova-api-metadata,nova-api-os-compute。控制计算节点除了 计算节点的服务外还部署了 nova-scheduler,nova-novncproxy,nova-consoleauth,glance-api,glance- registry 和 keystone。

对外提供 API 的服务有 nova-api-os-compute,nova-novncproxy ,glance-api,keystone。、这类服务的特点是无状态,可以方便地横向扩展,故此类服务均部署在负载均衡 HAProxy 之后,并且使用 Keepalived 做高可用。、为了保证服务质量和便于维护,我们没有使用 nova-api,而是分为 nova-api-os-compute 和 nova-api-metadata 分别管理。、外部依赖方面,网易私有云部署了高可用 RabbitMQ 集群和主备 MySQL,以及 memcache 集群。

网易OpenStack部署运维实战

3.网络规划

网络规划方面,网易私有云主要使用 nova-network 的FlatDHCPManager+multi-host 网络模式,并划分了多个 Vlan,分别用于虚拟机 fixed-ip 网络、内网浮动 IP 网络、外网网络。

运维上使用网易自主研发的运维平台做监控和报警,功能类似 Nagios,但是更加强大。其中较重要的监控报警包括日志监控和进程监控。日志监控保证服务发生异常时第一时间发现,进程监控保证服务正常运行。另外网易私有云使用 Puppet 做自动部署,以及使用 StackTach 帮助定位 bug。

OpenStack 各组件配置

OpenStack Havana 的配置项成百上千,大部分配置项都是可以使用默认值的,否则光是理解这么多的配置项的含义就足以让运维人员崩溃,尤其是对那些并不熟悉源码的运维人员来说 更是如此。下文将列举若干网易私有云中较关键的配置项,并解释它们如何影响到服务的功能,安全性,以及性能等问题。

1.Nova 关键配置

网易OpenStack部署运维实战

此项是用来生成宿主机上的 nova metadata api 请求转发 iptables 规则,如果配置不当,会导致虚拟机内部无法通过 169.254.169.254 这个 IP 获取 ec2/OpenStack metadata 信息;生成的 iptable 规则形如:

网易OpenStack部署运维实战

它另外的用途是虚拟机在 resize、cold migrate 等操作时,与目的端宿主机进行数据通信。该项的默认值为宿主机的外网 IP 地址,建议改为内网地址以避免潜在的安全风险。

网易OpenStack部署运维实战

此项是 nova-api-metadata 服务监听的 IP 地址,可以从上面的 iptables 规则里面看出它与 my_ip 的配置项有一定的关联,保持一致是最明智的选择。

网易OpenStack部署运维实战

我们仅在部分节点上部署 novncproxy 进程,并把这些进程加入到 HAProxy 服务中实现 novnc 代理进程的高可用,多个 HAProxy 进程使用 Keepalived 实施 HAProxy 的高可用,对外只需要暴露 Keepalived 管理的虚拟 IP 地址即可:

这种部署方式好处是:

1)实现 novnc 代理服务的高可用

2)不会暴露云平台相关节点的外网地址

3)易于 novnc 代理服务的扩容

但也有不足:

1)虚拟机都监听在其所在的计算节点的内网 IP 地址,一旦虚拟机与宿主机的网络隔离出现问题,会导致所有虚拟机的 VNC 地址接口暴露出去

2)在线迁移时会遇到问题,因为 VNC 监听的内网 IP 在目的端计算节点是不存在的,不过这个问题 nova 社区已经在解决了,相信很快就会合入 J 版本。

网易OpenStack部署运维实战

在 nova-compute 进程启动时,启动应该处于运行状态的虚拟机,应该处于运行状态的意思是 nova 数据库中的虚拟机记录是运行状态,但在 Hypervisor 上该虚拟机没有运行,在计算节点重启时,该配置项具有很大的用处,它可以让节点上所有虚拟机都自动运行起来,节省运维人员手工处理的时间。

网易OpenStack部署运维实战

不限制 API 访问频率,打开之后 API 的并发访问数量会受到限制,可以根据云平台的访问量及 API 进程的数量和承受能力来判断是否需要打开,如果关闭该选项,则大并发情况下 API 请求处理时间会比较久。

网易OpenStack部署运维实战

nova-api-os-compute api 的最大返回数据长度限制,如果设置过短,会导致部分响应数据被截断。

网易OpenStack部署运维实战

nova-scheduler 可用的过滤器,Retry 是用来跳过已经尝试创建但是失败的计算节点,防止重调度死循环;AvailabilityZone 是过滤那些用户指定的 AZ 的,防止用户的虚拟机创建到未指定的 AZ 里面;Ram 是过滤掉内存不足的计算节点;Core 是过滤掉 VCPU 数量不足的计算节点;Ecu 是我们自己开发的过滤器,配合我们的 CPU QoS 功能开发的,用来过滤掉 ecu 数量不足的计算节点;ImageProperties 是过滤掉不符合镜像要求的计算节点,比如 QEMU 虚拟机所用的镜像不能在 LXC 计算节点上使用;Json 是匹配自定义的节点选择规则,比如不可以创建到某些 AZ,要与那些虚拟机创建到相同 AZ 等。其他还有一些过滤器可以根据需求进行选择。

网易OpenStack部署运维实战

nova-compute 定时任务发现在数据库中已经删除,但计算节点的 Hypervisor 中还存在的虚拟机(也即野虚拟机审计操作方式)后的处理动作,建议是选择 log 或者 reap。log 方式需要运维人员根据日志记录找到那些野虚拟机并手工执行后续的动作,这种方式比较保险,防止由于 nova 服务出现未知异常或者 bug 时导致用户虚拟机被清理掉等问题,而 reap 方式则可以节省运维人员的人工介入时间。

网易OpenStack部署运维实战

用户配额与 instances 表中实际使用量的同步阈值,也即用户的配额被修改多少次后强制同步一次使用量到配额量记录

网易OpenStack部署运维实战

用户配额与实际使用量的同步时间间隔,也即距上次配额记录更新多少秒后,再次更新时会自动与实际使用量同步。

众所周知,开源的 nova 项目目前仍然有很多配额方面的 bug 没有解决,上面两个配置项可以在很大程度上解决用户配额使用情况与实际使用量不匹配的问题,但也会带来一定的数据库性能开销,需要根据实际部署情况进行合理设置。

### 计算节点资源预留 ###

网易OpenStack部署运维实战

虚拟机 vCPU 的绑定范围,可以防止虚拟机争抢宿主机进程的 CPU 资源,建议值是预留前几个物理 CPU,把后面的所有 CPU 分配给虚拟机使用,可以配合 cgroup 或者内核启动参数来实现宿主机进程不占用虚拟机使用的那些 CPU 资源。

网易OpenStack部署运维实战

物理 CPU 超售比例,默认是 16 倍,超线程也算作一个物理 CPU,需要根据具体负载和物理 CPU 能力进行综合判断后确定具体的配置。

网易OpenStack部署运维实战

内存分配超售比例,默认是 1.5 倍,生产环境不建议开启超售。

网易OpenStack部署运维实战

内存预留量,这部分内存不能被虚拟机使用

网易OpenStack部署运维实战

磁盘预留空间,这部分空间不能被虚拟机使用

网易OpenStack部署运维实战

服务下线时间阈值,如果一个节点上的 nova 服务超过这个时间没有上报心跳到数据库,api 服务会认为该服务已经下线,如果配置过短或过长,都会导致误判。

网易OpenStack部署运维实战

RPC 调用超时时间,由于 Python 的单进程不能真正的并发,所以 RPC 请求可能不能及时响应,尤其是目标节点在执行耗时较长的定时任务时,所以需要综合考虑超时时间和等待容忍时间。

网易OpenStack部署运维实战

是否开启 nova-network 的多节点模式,如果需要多节点部署,则该项需要设置为 True。

2.Keystone

配置项较少,主要是要权衡配置什么样的后端驱动,来存储 token,一般是 SQL 数据库,也可以是 memcache。sql 可以持久化存储,而 memcache 则速度更快,尤其是当用户要更新密码的时候,需要删除所有过期的 token,这种情况下 SQL 的速度与 memcache 相差很大很大。

3.glance

包括两个部分,glance-api 和 glance-registry,:

网易OpenStack部署运维实战

glance-api 处理请求的子进程数量,如果配置成 0,则只有一个主进程,相应的配置成 2,则有一个主进程加 2 个子进程来并发处理请求。建议根据进程所在的物理节点计算能力和云平台请求量来综合确定。

网易OpenStack部署运维实战

与 nova 中的配置 osapi_max_limit 意义相同

网易OpenStack部署运维实战

一个响应中最大返回项数,可以在请求参数中指定,默认是 25,如果设置过短,可能导致响应数据被截断。

OpenStack 底层依赖软件版本、配置以及性能调优

1.虚拟化技术选型

在私有云平台的体系架构中, OpenStack 依赖一些底层软件,如虚拟化软件,虚拟化管理软件和 Linux 内核。这些软件的稳定性以及性能关系着整个云平台的稳定性和性能。因此,这些软件的版本选择和配置调优也是网易私有云开发中的一个重要因素。

在网易私有云平台中,我们选用的是 Linux 内核兼容最好的 KVM 虚拟化技术。相对于 Xen 虚拟化技术,KVM 虚拟化技术与 Linux 内核联系更为紧密,更容易维护。选择 KVM 虚拟化技术后,虚拟化管理驱动采用了 OpenStack 社区为 KVM 配置的计算驱动 libvirt,这也是一套使用非常广泛,社区活跃度很高的一套开源虚拟化管理软件,支持 KVM 在内的各种虚拟化管理。

另一方面,网易采用开源的 Debian 作为自己的宿主机内核,源使用的是 Debian 的 wheezy 稳定分支,KVM 和 libvirt 采用的也是 Debian 社区 wheezy 源里面的包版本:

网易OpenStack部署运维实战

2.内核选型

在内核的选型方面,我们主要考虑如下两方面的因素:

稳定性:在开发私有云平台的一开始,稳定性就是网易私有云开发的一大基本原则。我们采用 Debian Linux 版本,相对来说,Debian 的原生内核无疑更为稳定。这也是我们最开始的一个选择。

功能需求:在网易的定制开发中,为了保证虚拟机的服务性能,我们开发了 CPU QoS 技术和磁盘 QoS,它依赖底层的 CPU 和 blkio cgroup 支持。因此,我们需要打开内核中的 cgroup 配置选项。另一方面,网易私有云综合各方面考虑,将支持 LXC 这种容器级别的虚拟化,除了 cgroup 外,LXC 还依赖 Linux 内核中的 namespace 特性。

综合上述因素的考虑,我们选择了 Debian 社区的 Linux 3.10.40 内核源代码,并且打开了 CPU/mem/blkio 等 cgroup 配置选项以及 user namespace 等 namespace 选项,自己编译了一个适配网易私有云的 Linux 内核。从使用情况来看,选择上述版本的 OpenStack 底层依赖软件后,网易私有云运行还比较稳定,我们后续还会适时的对这些软件进行更新。

3.配置优化

在网易私有云的稳定性得到了保障之后,我们开始了性能方面的调优工作。这一方面,我们参考了 IBM 公司的一些优秀实践,在 CPU、内存、I/O 等方面做了一些配置方面的优化。整体而言,网易私有云在注重稳定性的基础上,也会积极借鉴业界优秀实践来优化私有云平台的整体性能。

3.1CPU 配置优化

为了保障云主机的计算能力,网易私有云开发了 CPU QoS 技术,具体来说就是采用 cfs 的时间片均匀调度,外加 process pinning 的绑定技术。

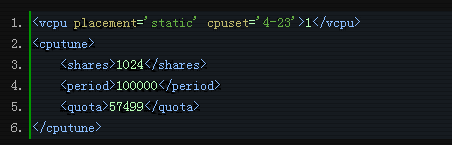

参考 IBM 的分析,我们了解到了 process pinning 技术的优缺点,并且经过测试也验证了不同绑定方式的云主机间的性能存在较大的差异。比如,2 个 VCPU 分别绑定到不同 numa 节点的非超线程核上和分配到一对相邻的超线程核上的性能相差有 30%~40%(通过 SPEC CPU2006 工具测试)。另一方面,CPU0 由于处理中断请求,本身负荷就较重,不宜再用于云主机。因此,综合上面的因素考虑以及多轮的测试验证,我们最终决定将 0-3 号 CPU 预留出来,然后让云主机在剩余的 CPU 资源中由宿主机内核去调度。最终的 CPU 配置如下所示(libvirt xml 配置):

网易OpenStack部署运维实战

3.2内存配置优化

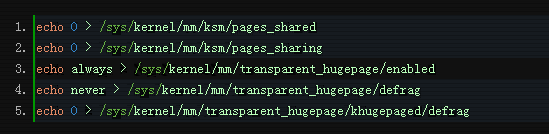

内存配置方面,网易私有云的实践是关闭 KVM 内存共享,打开透明大页:

网易OpenStack部署运维实战

经过 SPEC CPU2006 测试,这些配置对云主机 CPU 性能大概有 7%左右的提升。

3.3I/O 配置优化

1)磁盘 I/O 的配置优化主要包含如下方面:

KVM 的 disk cache 方式:借鉴 IBM 的分析,网易私有云采用 none 这种 cache 方式。

disk io scheduler:目前网易私有云的宿主机磁盘调度策略选用的是 cfq。在实际使用过程中,我们发现 cfq 的调度策略,对那些地低配置磁盘很容易出现 I/O 调度队列过长,utils 100% 的问题。后续网易私有云也会借鉴 IBM 的实践,对 cfq 进行参数调优,以及测试 deadline 调度策略。

磁盘 I/O QoS:面对日渐突出的磁盘 I/O 资源紧缺问题,网易私有云开发了磁盘 I/O QoS,主要是基于 blkio cgroup 来设置其 throttle 参数来实现。由于 libvirt-0.9.12 版本是在 QEMU 中限制磁盘 I/O,并且存在波动问题,所以我们的实现是通过 Nova 执行命令方式写入到 cgroup 中。同时我们也开发并向 libvirt 社区提交了 blkiotune 的 throttle 接口设置 patch(已在 libvirt-1.2.2 版本中合入)来彻底解决这个问题。

2)网络 I/O 的配置优化

我们主要是开启了 vhost_net 模式,来减少网络延时和增加吞吐量。

运维经验

1.使用经验

  • 开源软件 bug 在所难免,但是新版本比旧版本会好用很多,尤其是对于 OpenStack 这种正在迅速成长壮大的开源软件来说更是如此,这一点在我们使用过 Essex、Folsom 和 Havana 版本后深有体会,所以建议各种 OpenStack 用户能及时的跟进社区版本,与社区保持同步。

  • 不要轻易的对社区版本进行各类所谓的功能性能方面的"优化",尤其是 在没有与社区专家交换意见之前,千万不要轻易下手,否则此类"优化"极有可能演变成故障点或者性能瓶颈点,最终可能导致无法与社区同步,毕竟一个公司或团 队(尤其是小公司、小团队)的能力和知识储备,是很难与社区成百上千的各类专家相提并论的。

  • 多参考各类大型公司分享的部署架构方案,尽量不要自己闭门造车,尤其是对于开源软件来说,各类公司、团队的使用场景千差万别,各种周边组件也是应有尽有,多参考业界实践是最好的方式。

  • 一些细节实现可能有很多途径,但每种方式都有优缺点,需要经过充分的论证、分析、测试验证后,才能考虑部署到生产环境使用。

  • 所有的部署方案、功能设计都要考虑到平滑升级问题,即使你得到的信息是升级时可以停服,仍然要尽量避免这种情况,因为停服的影响范围很难界定。

2.运维准则

OpenStack 也是一个后端系统服务,所有系统运维相关的基本准则都适用,这里简单的提几点实际运维过程中根据遇到的问题总结的一些经验:

  • 配置项默认值与实际环境不匹配可能导致各种问题,尤其是网络相关配置与硬件有很强的关联性,生产环境和开发环境硬件异构,导致部分默认值在生产环境不适用。应对准则:每个版本都必须在与线上硬件相同的环境测试过才能上线。

  • 做好容量规划,已分配的配额量要小于云平台总容量,否则会出现各种问题,导致运维开发耗费很多不必要的精力去定位分析问题。

  • 配置项过多容易出错,需要与开发人员一起仔细核对,上线时首先要通过puppet的noop功能验证改动是否正确后,才能真正上线。

  • 网络规划要提前做好,如固定IP、浮动IP、VLAN 数量等,网络扩容难度和风险都比较大,所以提前规划好是最保险的,一个原则是大比小好,多比少好。

  • 网络隔离要做好,否则用户网络安全没办法保证。

  • 信息安全问题要重视,这个是老生常谈的问题了,每个平台都有相同问题,但还是要重视再重视,一旦出现安全漏洞,所有虚拟机都面临严重威胁。
